側振式直線振動篩

側振式直線振動篩介紹

側振式直線振動篩振動電機安裝在箱體兩側,可有效降低直線振動篩的高度,方便投料，一般用于客戶對設備的整體高度有限制，但又對設備的寬度沒有限制的情況下使用。主要用于400目?jī)?nèi)無粘性干式粉末、顆粒的除雜和分級。

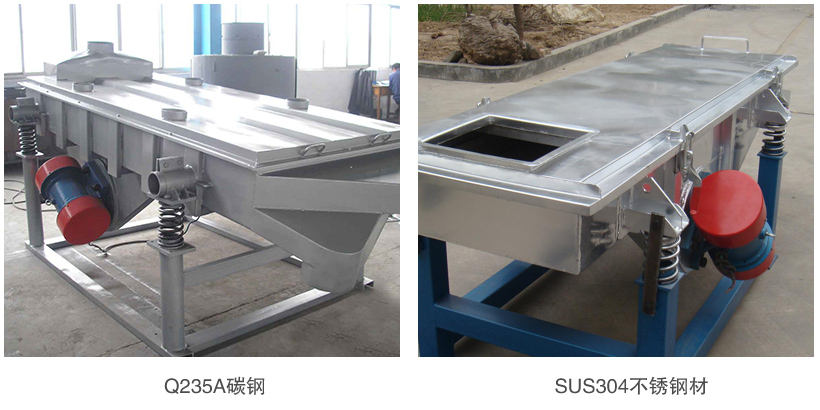

側振式直線振動篩主要包括采用SUS304不銹鋼材質或Q235A碳鋼材質，篩面尺寸從500×2000mm到1200×2400mm的1-6層不同型號。客戶可根據所要篩分物料的不同特性，篩分目標，處理量要求，場地限制，生產線配置等要求針對選型。

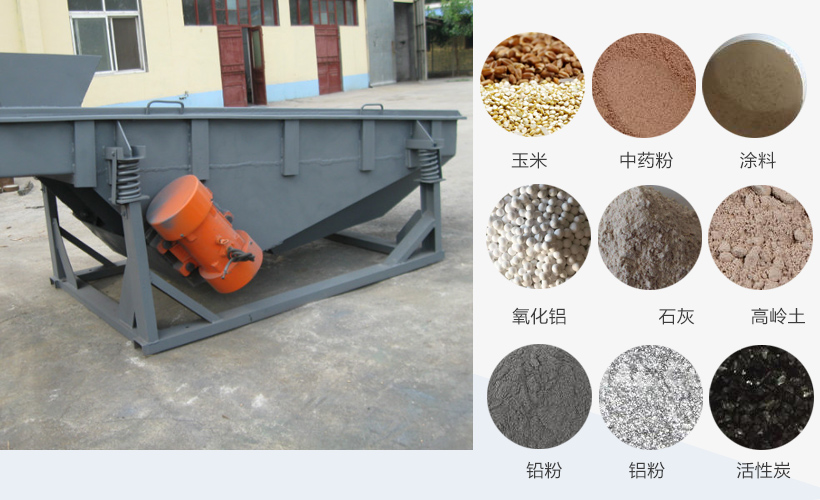

側振式直線振動篩應用行業

食品行業：花生、大豆、芝麻、玉米、香料、食鹽、淀粉等。

醫藥行業：中藥粉、顆粒藥丸、微丸等

化工行業：尿素、化肥、焦炭、樹脂、涂料等。

冶金行業：二氧化錳、電解銅粉、耐火材料、高嶺土、石灰、氧化鋁、石英砂、鉛粉、鋁粉等。

其他行業：塑料、磨料、助劑、活性炭等。

側振式直線振動篩特點

1、振動電機安裝在兩側，適用于場地高度有限制的場合。

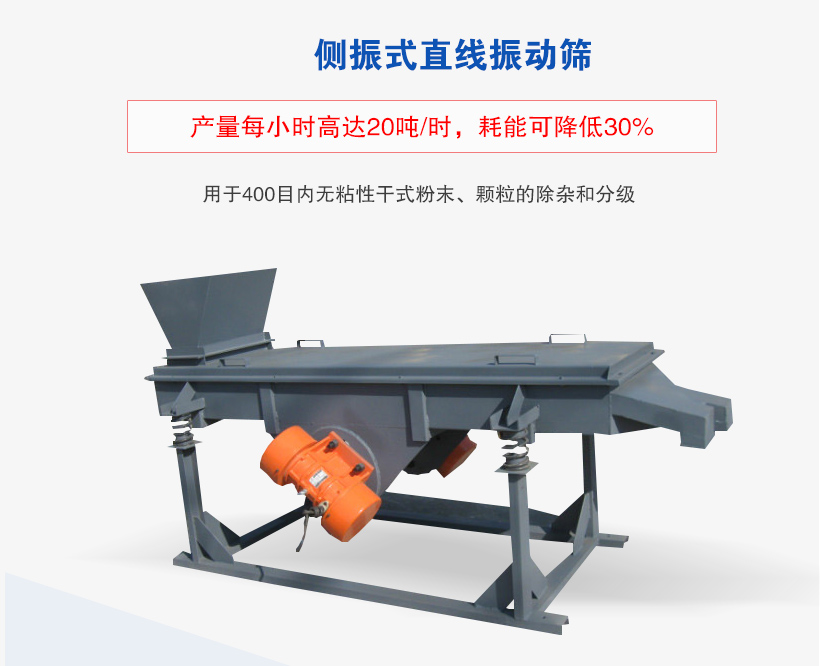

2、雙臺電機驅動，產量每小時高達20噸/時，耗能可降低30%。

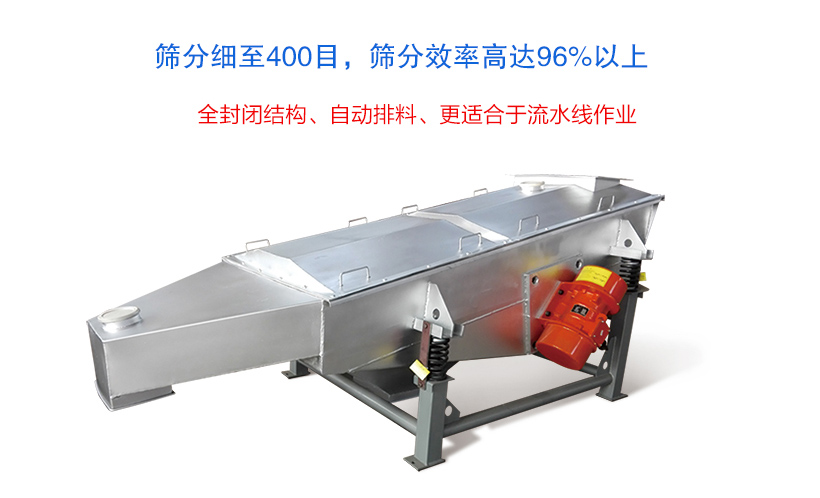

3、篩分細至400目，篩分效率高達96%以上。

4、1-6層設計，可同時完成2-7種不同粒度規格的篩選作業。

5、全封閉結構、自動排料、更適合于流水線作業。

側振式直線振動篩結構及工作原理

側振式直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

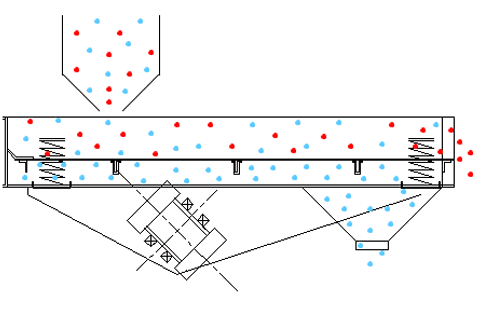

側振式直線振動篩工作原理和其它直線振動篩一樣為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。

側振式直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
